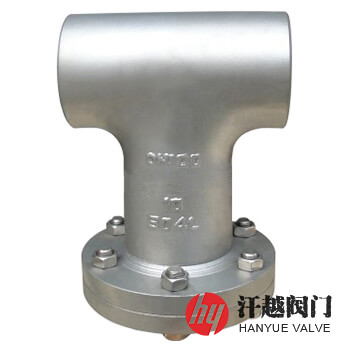

管道用三通過濾器

: 更新時間2026-03-08 09:48:32; 型??????? 號SRS1; 材??????? 質20#、S30408、S31608、S31603; 公稱尺寸DN50 ~ DN400、NPS2 ~ NPS16; 公稱壓力PN16 ~ PN40、Class150 ~ Class300; 簡??????? 介SRS1管道用三通過濾器是種設計制造、試驗方法及檢驗規則等按GB/T 14382-2008的規定，適宜安裝在直管段部位去除并阻留物料中存在的固體污染物的基本型直流式T型過濾器。

管道用三通過濾器產品概述

SRS1管道用三通過濾器是一種殼體由三通管件與帶頸對焊法蘭組焊而成，圓柱型濾網的上斜口卡接在主管內部正中間的斜度板上，而下端口則通過支管口法蘭和法蘭蓋經螺栓、螺母及墊片壓緊固定，宜安裝在直管段部位去除并阻留物料中存在的固體污染物的基本型直流式T型過濾器，其設計制造、試驗方法及檢驗規則等按GB/T 14382-2008的規定，一般它的有效過濾面積為相連管道的截面積三倍以上，但當輸送流體中的雜質含量不多或有其他措施可彌補時，可適當減低要求。本產品的本體材質通常選用碳鋼、低合金鋼、不銹鋼等，也可采用其他材料，但必須滿足所在管道中工作介質的壓力及腐蝕性等要求。

管道用三通過濾器部件材料

序號	部件名稱	材料名稱
1	三通殼體	Q235-B	20	304	316	316L
2	斜度板	Q235-B	Q235-B	304	316	316L
3	濾網	304	304	304	316	316L
4	法蘭	Q235-B	A105	304	316	316L
5	墊片	聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環)
6	法蘭蓋	Q235-B	Q235-B	304	316	316L
7	排污螺塞	304	304	304	316	316L
8	螺栓	35CrMoA	35CrMoA	304	316	316L
9	螺母	35CrMo	35CrMo	304	316	316L

管道用三通過濾器技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
水壓強度試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.6	2.5	4.0	2.0	5.0
設計制造	GB/T 14382-2008 管道用三通過濾器
對焊端部	符合GB/T 12459-2017或ASME B16.9-2018的規定
檢驗試驗	GB/T 14382-2008 管道用三通過濾器
工作溫度	-196℃ ~ 540℃
過濾精度	12mm ~ 0.02mm

管道用三通過濾器主要尺寸

公稱壓力 PN	公稱尺寸 DN	安裝尺寸/mm			過濾面積 cm²	排污口N 管螺紋
公稱壓力 PN	公稱尺寸 DN	L0	L1	L2	過濾面積 cm²	排污口N 管螺紋
16	50	64	112	142	72	R ?
	65	76	121	155	108	R ?
	80	86	136	176	148	R ?
	100	105	157	207	190	R ?
	125	124	179	242	320	R ?
	150	143	198	273	408	R ?
	200	178	240	341	899	R ?
	250	216	280	415	1290	R ?
	300	254	332	486	1954	R ?
	350	279	361	531	2445	R ?
	400	305	390	585	3092	R ?
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

管道用三通過濾器結構圖

管道用三通過濾器結構示意圖
