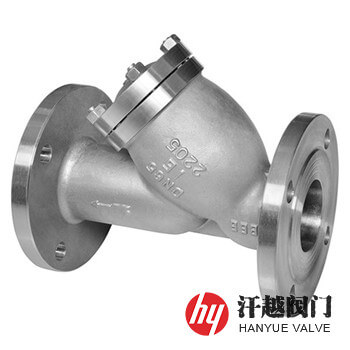

4A雙相鋼Y型過濾器產品概述
4A雙相鋼Y型過濾器是一種殼體采用ASTM A995 GRADE 4A(CD3MN)或ASTM A890 GRADE 4A(CD3MN)及ASME SA-995 GRADE 4A(CD3MN)材質一體鑄造成型，濾網由UNS S31803沖孔板和絲網制成，兼有優良韌性、焊接性及較高強度和耐海水腐蝕性能的雙相不銹鋼Y型過濾器，其本體使用的材料屬?gòu)?qiáng)度較高、耐腐蝕性較好的雙相鋼，它經過相應溫度固溶處理后顯微組織中有約各占一半的鐵素體相和奧氏體相，因而兼具了奧氏體和鐵素體不銹鋼的特點，與鐵素體相比，它的塑性和韌性更高，耐晶間腐蝕和焊接性能均顯著增強，且熱物性及耐氯化物應力腐蝕能力優于奧氏體不銹鋼，具有優良的耐點蝕性能，所以，本產品特適合在介質中氯離子含量較高及含硫化氫的環境下使用，以達到對管道內物料中所含的固體雜質進行過濾的目的。
4A雙相鋼Y型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 器 體 | ASTM A995 Gr.4A | ASTM A995 CD3MN | ASTM A890 Gr.4A | ASTM A890 CD3MN |
| 2 | 器 蓋 | ASTM A995 Gr.4A | ASTM A995 CD3MN | ASTM A890 Gr.4A | ASTM A890 CD3MN |
| 3 | 濾 框 | UNS S31803 | UNS S31803 | UNS S31803 | UNS S31803 |
| 4 | 濾 網 | UNS S31803 | UNS S31803 | UNS S31803 | UNS S31803 |
| 5 | 墊 片 | PTFE | PTFE | PTFE | PTFE |
| 6 | 螺 柱 | ASTM A193 B8 | ASTM A193 B8 | ASTM A193 B8 | ASTM A193 B8 |
| 7 | 螺 母 | ASTM A194 8 | ASTM A194 8 | ASTM A194 8 | ASTM A194 8 |
4A雙相鋼Y型過濾器性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 氣密性試驗壓力(MPa) | 2.0 | 5.0 | 11.0 | 15.0 |
| 設計制造 | SH/T 3411-1999、HG/T 21637-1991 | |||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗驗收 | SH/T 3411-1999、HG/T 21637-1991 | |||
| 濾網目數 | 2目 ~ 600目 | |||
4A雙相鋼Y型過濾器主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| L | H | L | H | ||||
| 150 | ? | 134 | 60 | 150 | 5 | 351 | 205 |
| ? | 142 | 70 | 6 | 388 | 260 | ||
| 1 | 152 | 70 | 8 | 468 | 300 | ||
| 1 ? | 168 | 75 | 10 | 540 | 380 | ||
| 1 ? | 200 | 90 | 12 | 640 | 410 | ||
| 2 | 217 | 105 | 14 | 683 | 480 | ||
| 2 ? | 252 | 150 | 16 | 755 | 540 | ||
| 3 | 282 | 175 | 18 | 853 | 580 | ||
| 4 | 309 | 200 | 20 | 900 | 645 | ||
| 5 | 351 | 205 | 24 | 1060 | 950 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
4A雙相鋼Y型過濾器結構圖
