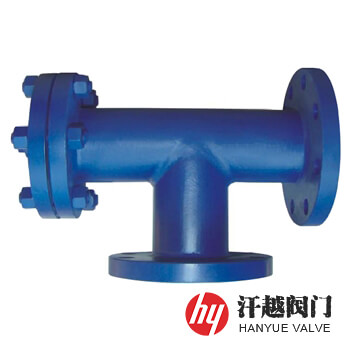

反折流式T型過濾器

: 更新時間2026-03-08 09:58:44; 型??????? 號ST24M-H16、ST24M-H25、ST24M-H40; 材??????? 質20、S30408、S30403、S31608、S31603; 公稱尺寸DN50 ~ DN600、NPS2 ~ NPS24; 公稱壓力PN10 ~ PN40、Class150 ~ Class300; 簡??????? 介ST24M反折流式T型過濾器是一種制造、檢驗和驗收按HG/T 21637-1991執行，宜安裝在管線中介質流向發生90度變化處，用于除去氣相及液相物料中的固體雜質的反折流式T型法蘭連接過濾器。

反折流式T型過濾器產品概述

反折流式T型過濾器是一種制造、檢驗和驗收按HG/T 21637-1991執行，宜安裝在管線中介質流向發生90度變化處，用于除去氣相及液相物料中的固體雜質的反折流式T型法蘭連接過濾器，其濾芯為圓臺型，絲網安裝在濾筒外，工作時，流體流向是從三通殼體的支管口流入，從主管端流出，其中的堵塞物被截留在濾芯的外表面上。若無特殊規定，它的濾筒一般選用板厚小于或等于3mm的圓孔或方孔篩板制成，尺寸和技術要求按GB/T 10612的規定，當對允許通過的固體粒度有更高要求時，通常在它的外部包縛一層金屬絲編織網或燒結網，具有納污量大、耐壓高、安裝清理方便等優點。本產品主要型號有ST24M-H1.0、ST24M-H1.6、ST24M-H2.5、ST24M-H4.0、ST24M-A150、ST24M-A300等。

反折流式T型過濾器部件材料

序號	部件名稱	材料名稱
1	三通	20#	16Mn	304	304L	316	316L
2	接管	20#	16Mn	304	304L	316	316L
3	法蘭	A105	16Mn	304	304L	316	316L
4	濾筒濾網	304	304	304	304L	316	316L
5	密封墊片	聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環)
6	法蘭蓋	Q235B	16Mn	304	304L	316	316L
7	排放螺塞	304	304	304	304L	316	316L
8	螺柱	35CrMoA	35CrMoA	304	304	316	316
9	螺母	35CrMo	35CrMo	304	304	316	316

反折流式T型過濾器性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
液壓試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
設計制造	HG/T 21637-1991 化工管道過濾器
法蘭標準	HG/T 20592、HG/T 20615、ASME B16.5、ANSI B16.5等
檢驗試驗	HG/T 21637-1991 化工管道過濾器
過濾精度	2目 ~ 600目
工作溫度	碳鋼-20℃~400℃、低合金鋼-40℃~400℃、不銹鋼-196℃~400℃

反折流式T型過濾器主要尺寸

公稱壓力 PN	公稱通徑 DN	安裝尺寸/mm
公稱壓力 PN	公稱通徑 DN	D	L	L1	L2	H	I
10	50	57	300	528	164	164	16
	65	76	338	594	184	184	25
	80	89	368	652	196	196	30
	100	108	423	735	220	175	40
	125	133	466	814	240	194	45
	150	159	521	817	270	217	55
	200	219	630	1108	320	268	70
	250	273	738	1310	370	320	90
	300	325	846	1512	420	372	105
	350	377	911	1631	450	401	120
	400	426	1038	1840	521	449	140
	500	529	1234	2208	609	539	230
	600	630	1340	2454	710	564	250
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

反折流式T型過濾器結構圖

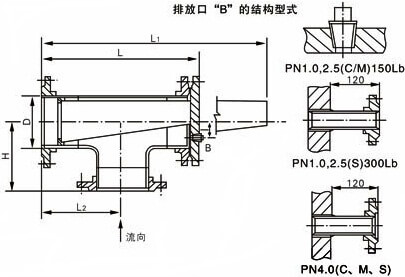

反折流式T型過濾器結構示意圖
