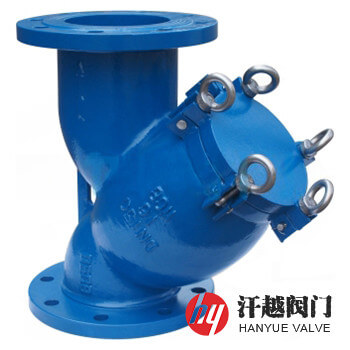

快開Y型過濾器產品概述
快開Y型過濾器是一種殼體下端蓋口部位和殼蓋之間通過活節螺栓機構與吊環螺母旋松或擰緊實現快速開關的快開盲板Y型過濾器。其殼體的下端口設置有蓋口部，并連接有殼蓋，活節螺栓的一端插入焊接在殼體下端蓋口部的支撐塊中，并且它們之間通過軸承鉸鏈連接，另一端連接吊環螺母，殼蓋上還焊有一帶通孔的支耳，殼蓋經吊環螺母向蓋口部方向壓緊，且通過活節螺栓與殼體進行固定連接。本產品特適用于需經常進行拆裝提取濾網的場合。
快開Y型過濾器是我廠為解決現有過濾器存在著清洗濾網不便捷、費時費力的問題而研制的，其拆裝維護時無需多人合作，不需吊裝設備，更不必使用專門的工具，僅僅需要能穿過吊環螺母孔并能承受一定扭力的棒子或鋼管即可，吊環螺母不用擰下來，只需擰到端頭，使得活節螺栓能夠轉動就行。本產品具有殼蓋啟閉方便快捷，省時省力的特點，大大減輕了工人的勞動強度，提高了工作效率，同時也避免了傳統連接中螺栓和螺母容易丟失的問題。
快開Y型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 殼 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 濾 框 | 304 | 304 | 304L | 316 | 316L |
| 3 | 濾 網 | 304 | 304 | 304L | 316 | 316L |
| 4 | 密封墊片 | GRAPHITE | PTFE | PTFE | PTFE | PTFE |
| 5 | 殼 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 6 | 活節螺栓 | 35CrMo | 304 | 304 | 316 | 316 |
| 7 | 吊環螺母 | 35CrMo | 304 | 304 | 316 | 316 |
快開Y型過濾器性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 設計制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
| 過濾精度 | 2目 ~ 600目 | ||||
快開Y型過濾器主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | ||
| L | H | L | H | ||||
| 16 | 50 | 216/216 | 105 | 16 | 250 | 552/540 | 380 |
| 65 | 250/252 | 150 | 300 | 606/640 | 410 | ||
| 80 | 285/282 | 175 | 350 | 668/683 | 480 | ||
| 100 | 305/309 | 200 | 400 | 755/755 | 540 | ||
| 125 | 350/345 | 205 | 450 | 853/853 | 580 | ||
| 150 | 385/388 | 260 | 500 | 890/900 | 645 | ||
| 200 | 485/468 | 300 | 600 | 1060/1060 | 950 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
快開Y型過濾器結構圖
