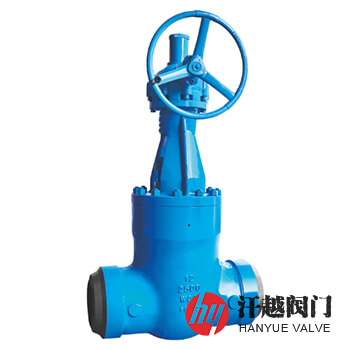

磅級電站閘閥產品概述
磅級電站閘閥是一種設計制造符合API 600的規定，適用于火電工業的水、蒸汽及空氣等管路系統上公稱壓力為不大于Class3500，且介質溫度不超過630℃，端部連接形式為焊接的高溫高壓閘閥，其閥體內腔鑲嵌有密封圈，閥桿縱向貫穿于密封圈的正中，并且桿的底部固定連接有閘板，而閥體上端則設置有閥蓋，驅動裝置安裝在支架上，并通過閥桿帶動閘板作直線運動，以達到切斷或接通管路介質的目的。該閥與其他閥門相比的特點是單塊閘板，兩個密封面為楔式，并具有彈性槽，以及中腔獨特的自密封設計，壓力越高，密封越可靠。本產品可根據用戶的需要在閘板和閥座的密封面堆焊鉆基硬質合金，從而可以提高其表面的抗擦傷性及硬度，不僅使它們更耐磨損，而且更耐高溫高壓。
磅級電站閘閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | A216 WCB | A217 WC1 | A217 WC6 | A217 WC9 | A217 C12A | A351 CF8C |
| 2 | 閥 座 | A105 | A182 F11 | A182 F11 | A182 F22 | A182 F91 | A182 F347 |
| 3 | 閘 板 | A216 WCB | A217 WC1 | A217 WC6 | A217 WC9 | A217 C12A | A351 CF8C |
| 4 | 閥 桿 | A182 F6a CL.2 | A182 F11 | A182 F11 | A182 F22 | A182 F91 | A182 F347 |
| 5 | 閥 蓋 | A216 WCB | A217 WC1 | A217 WC6 | A217 WC9 | A217 C12A | A351 CF8C |
| 6 | 密 封 圈 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 7 | 四 開 環 | A182 F6a CL.2 | A182 F11 | A182 F11 | A182 F22 | A182 F91 | A182 F347 |
| 8 | 填料壓蓋 | A216 WCB | A217 WC1 | A217 WC6 | A217 WC9 | A217 C12A | A351 CF8C |
| 9 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
磅級電站閘閥性能規范
| 公稱壓力Class | 900 | 1500 | 2000 | 2500 | 3000 | 3500 |
| 強度試驗壓力/MPa | 22.5 | 39.2 | 52.2 | 65.2 | 78.2 | 91.2 |
| 上密封試驗壓力/MPa | 16.5 | 28.6 | 38.15 | 47.75 | 57.3 | 66.75 |
| 密封試驗壓力/MPa | 16.5 | 28.6 | 38.15 | 47.75 | 57.3 | 66.75 |
| 設計制造 | API 600:2021、JIS E-101:2005 | |||||
| 結構長度 | ASME B16.10:2017、JIS E-101:2005 | |||||
| 焊接坡口 | ASME B16.25:2012或按訂貨合同的要求 | |||||
| 檢驗試驗 | API 598:2016、JIS E-101:2005 | |||||
磅級電站閘閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 1500 | 2 ? | 56 | 254 | 2500 | 2 ? | 46 | 330 |
| 3 | 64 | 305 | 3 | 54 | 368 | ||
| 4 | 84 | 406 | 4 | 70 | 457 | ||
| 5 | 100 | 483 | 5 | 86 | 533 | ||
| 6 | 126 | 559 | 6 | 104 | 610 | ||
| 8 | 158 | 711 | 8 | 130 | 762 | ||
| 10 | 210 | 864 | 10 | 162 | 914 | ||
| 12 | 250 | 991 | 12 | 210 | 1041 | ||
| 14 | 282 | 1067 | 14 | 234 | 1118 | ||
| 16 | 318 | 1194 | 16 | 264 | 1245 | ||
| 18 | 360 | 1346 | 18 | 304 | 1397 | ||
| 20 | 406 | 1473 | 20 | — | — | ||
| 22 | 450 | 1600 | 22 | 375 | 1550 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
磅級電站閘閥結構圖
如果你需訂購我廠電站閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、使用介質、工作溫度等，本產品連接兩端為對焊結構，焊接坡口可按ASME B16.25規定或用戶要求制作。
