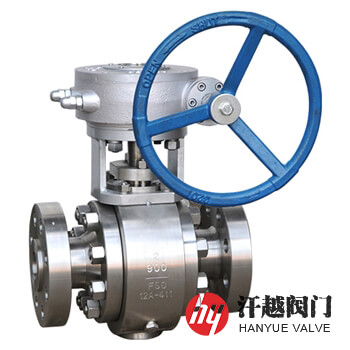

雙相鋼球閥產品概述
雙相鋼球閥是一種承壓殼體、閥桿、球體和金屬閥座等由SAF2205或SAF2507及ASTM A182規范中的F51、F53、F55、F60、F61等牌號材料制作而成，具有高強度和高耐腐蝕性能的浮動球或固定球球閥，其以球作為啟閉件，并借助手柄或者其他驅動裝置在閥桿上端施加相應的轉矩傳遞給球，使它旋轉90°，球體的通孔則與閥體通道中軸線重合或垂直，閥門便完成了全開或全關的動作。該閥所使用的鋼種基體兼有奧氏體和鐵素體兩相組織(其中較少相的含量一般大于15%)，它綜合了奧氏體和鐵素體不銹鋼的優點，具有超塑性、高韌性、高強度、高硬度等特點，在抗腐蝕方面，與奧氏體不銹鋼相比，在抗晶間腐蝕、點蝕、間隙腐蝕，特別是抗氯化物導致的應力腐蝕開裂方面具有相當?shù)膬?yōu)勢，因此，本產品特適合用于石油化工、紙漿和造紙、化學加工、食品和飲料、海洋油氣等工業領域。
雙相鋼球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | 2205 | 2507 | A182 F51 | A182 F60 | A182 F53 | A182 F55 |
| 2 | 連 接 體 | 2205 | 2507 | A182 F51 | A182 F60 | A182 F53 | A182 F55 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、DSS+HF | |||||
| 4 | 球 體 | 2205 | 2507 | A182 F51 | A182 F60 | A182 F53 | A182 F55 |
| 5 | 閥 桿 | 2205 | 2507 | A182 F51 | A182 F60 | A182 F53 | A182 F55 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||||
| 7 | 連 接 盤 | 2205 | 2507 | A182 F51 | A182 F60 | A182 F53 | A182 F55 |
| 8 | 下 閥 桿 | 2205 | 2507 | A182 F51 | A182 F60 | A182 F53 | A182 F55 |
雙相鋼球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 | 65.2 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 | 47.75 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||||
雙相鋼球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 1500 | 2 | 49 | 371 | 2500 | 2 | 42 | 454 |
| 2 ? | 62 | 422 | 2 ? | 52 | 514 | ||
| 3 | 74 | 473 | 3 | 62 | 584 | ||
| 4 | 100 | 549 | 4 | 87 | 683 | ||
| 6 | 144 | 711 | 6 | 131 | 927 | ||
| 8 | 192 | 841 | 8 | 179 | 1038 | ||
| 10 | 239 | 1000 | 10 | 223 | 1292 | ||
| 12 | 287 | 1146 | 12 | 265 | 1445 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
