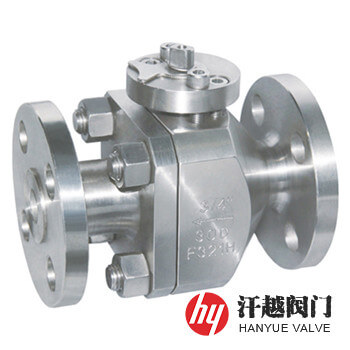

ASTM A182 F321球閥產品概述
A182 F321球閥是一種閥體、閥體蓋、閥座、球體和閥桿等采用ASTM A182 Gr. F321(UNS S32100)或ASTM A182 Gr. F321H(UNS S32109)等材質鍛件或棒料加工而成，適用于同時置于高溫、高壓、臨氫和硫化氫工況的加氫裝置用球閥。該閥主體部件所采用的材料屬鈦穩定化的奧氏體不銹鋼，添加鈦提高耐晶間腐蝕性能，并具有良好的高溫力學性能，其在高溫環境中擁有令人滿意的抗氫腐蝕的特性，這是因為穩定化合金元素Ti會與C生成更加穩定的碳化物TiC，從而進一步地減少了C對鋼抗氫腐蝕的不利影響，因此它的抗氫腐蝕性能比不含穩定化合金元素的奧氏體不銹鋼更優異，使用溫度更高。本產品可選用浮動球或固定球結構及金屬對金屬的密封形式，具有密封可靠性高，啟閉迅速，流體阻力低，使用時間長等特點。
ASTM A182 F321球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | ASTM A182 F321 | UNS S32100 | ASTM A182 F321H | UNS S32109 |
| 2 | 閥 體 蓋 | ASTM A182 F321 | UNS S32100 | ASTM A182 F321H | UNS S32109 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、ASTM A182 F321+HF | |||
| 4 | 球 體 | ASTM A182 F321 | UNS S32100 | ASTM A182 F321H | UNS S32109 |
| 5 | 閥 桿 | ASTM A182 F321 | UNS S32100 | ASTM A182 F321H | UNS S32109 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 螺 栓 | ASTM A193 B8 | ASTM A193 B8 | ASTM A193 B8 | ASTM A193 B8 |
| 8 | 螺 母 | ASTM A194 8 | ASTM A194 8 | ASTM A194 8 | ASTM A194 8 |
ASTM A182 F321球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | |||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | |||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | |||
| 檢驗試驗 | API 598-2016、API 6D-2014 | |||
ASTM A182 F321球閥外形尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 150 | ?×? | 13 | 117 | 300 | ?×? | 13 | 152 |
| 1×? | 19 | 127 | 1×? | 19 | 165 | ||
| 1?×1 | 25 | 140 | 1?×1 | 25 | 178 | ||
| 1?×1? | 32 | 165 | 1?×1? | 32 | 190 | ||
| 2×1? | 38 | 178 | 2×1? | 38 | 216 | ||
| 2?×2 | 49 | 191 | 2?×2 | 49 | 241 | ||
| 3×2 | 49 | 203 | 3×2 | 49 | 283 | ||
| 4×3 | 74 | 229 | 4×3 | 74 | 305 | ||
| 6×4 | 100 | 267 | 6×4 | 100 | 403 | ||
| 8×6 | 150 | 292 | 8×6 | 150 | 419 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
ASTM A182 F321球閥結構圖
我廠生產321固定球球閥、321三通球閥、321四通球閥、321保溫球閥、321偏心半球閥和V型球閥等。如果你需訂購其他不銹鋼球閥產品，咨詢時煩請說明規格型號、閥體和內件材料、工作介質、使用溫度、端部連接形式和驅動方式等。
