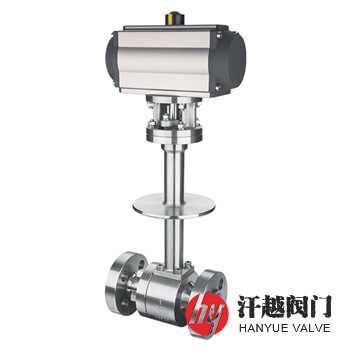

氣動低溫球閥產品概述
氣動低溫球閥由適用于介質溫度-196℃~-40℃的浮動球或固定球球閥與氣動執行機構組成，通過氣缸活塞角行程控制閥門的啟閉，其氣動執行器的輸出端與閥桿的上端之間經連接軸傳動聯接，利用有壓氣體作為動力源，推動活塞移動，從而通過輸出軸驅動閥桿帶動球體旋轉，實現閥門的開啟和關閉動作。該閥填料根據使用溫度可采用PTFE、柔性石墨、唇形密封圈等多重組合的型式，有很好的耐低溫性能，而且中法蘭密封選用具有抵抗溫度交變、高回彈特性的金屬纏繞柔性石墨墊片、金屬環墊。本產品氣缸通常與行程限位開關、電磁閥、空氣過濾減壓閥等附件配套使用，接入0.4 ~ 0.7MPa氣源即可控制運轉，因此特適合安裝在液化天然氣、液態乙烯、液氧、液氫等不適宜人工手動操作的低溫介質管道上，作遠距離和自動化控制。
氣動低溫球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A350 LF2 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 2 | 閥 蓋 | A350 LF2 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、PCTFE、PPL、SS+HF | ||||
| 4 | 球 體 | A350 LF2 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 5 | 閥 桿 | A350 LF2 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 6 | 固 定 軸 | A350 LF2 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 連 接 板 | A350 LF2 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 9 | 隔離滴盤 | A350 LF2 | A182 F304 | A182 F304 | A182 F304 | A182 F304 |
氣動低溫球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | ||||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | ||||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | ||||
| 檢驗試驗 | API 598-2016、API 6D-2014 | ||||
| 可配附件 | 信號反饋裝置、電磁閥、空氣過濾減壓閥、手動機構等 | ||||
| 氣源壓力 | 0.4MPa ～ 0.7MPa | ||||
氣動低溫球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | ||
| d | L | d | L | ||||
| 150 | 2 | 49 | 178 | 150 | 12 | 303 | 610 |
| 2 ? | 62 | 190 | 14 | 334 | 686 | ||
| 3 | 74 | 203 | 16 | 385 | 762 | ||
| 4 | 100 | 229 | 18 | 436 | 864 | ||
| 6 | 150 | 394 | 20 | 487 | 914 | ||
| 8 | 201 | 457 | 22 | 538 | 1016 | ||
| 10 | 252 | 533 | 24 | 589 | 1067 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
