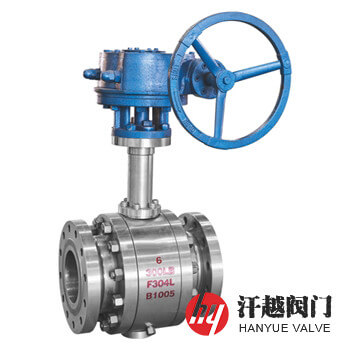

超低溫球閥產品概述
超低溫球閥是種具有切斷、開放和適度調節功能，可用于-101℃以下的液態乙烯、液化天然氣、液氧、液氫、液氮等介質裝置上的加長桿球閥，其閥蓋設計成便于保冷的長頸結構，以保證填料函底部的工作溫度高于0℃，如果填料函結冰，不但影響閥桿的正常操作，而且也會因閥桿的旋轉運動劃傷填料，造成密封失效。該閥可根據用戶需要在閥蓋加長頸上設計一個隔離滴盤，這樣就可以防止冷凝水氣化流入隔熱區域，同時能更有效地保證填料函的工作環境，從而避免了很多不良影響。本產品部件在精加工前都進行了深冷處理，即將零件浸沒在液氮中進行冷卻，當溫度穩定在-196℃時，根據零件厚度保溫2h~4h，然后取出箱外，自然恢復到常溫，重復循環兩次，從而滿足超低溫工況下的使用條件。
超低溫球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L | ASTM A182 F347 |
| 2 | 閥 蓋 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L | ASTM A182 F347 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、PCTFE、PPL、SS+HF | ||||
| 4 | 球 體 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L | ASTM A182 F347 |
| 5 | 上下閥桿 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L | ASTM A182 F347 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 連 接 板 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L | ASTM A182 F347 |
| 8 | 隔離滴盤 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304 |
超低溫球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | ||||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | ||||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | ||||
| 檢驗試驗 | API 598-2016、API 6D-2014 | ||||
超低溫球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | ||
| d | L | d | L | ||||
| 150 | 2 | 49 | 178 | 150 | 12 | 303 | 610 |
| 2 ? | 62 | 190 | 14 | 334 | 686 | ||
| 3 | 74 | 203 | 16 | 385 | 762 | ||
| 4 | 100 | 229 | 18 | 436 | 864 | ||
| 6 | 150 | 394 | 20 | 487 | 914 | ||
| 8 | 201 | 457 | 22 | 538 | 1016 | ||
| 10 | 252 | 533 | 24 | 589 | 1067 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
超低溫球閥結構圖
如果你需訂購我廠其他法蘭球閥產品，咨詢時煩請告知公稱壓力、公稱通徑、閥體和內件材質、使用介質、工作溫度、法蘭執行標準及密封面形式等，本產品按結構型式分為固定球閥和浮動球閥，密封副形式有金屬對非金屬的軟密封和金屬對金屬的硬密封兩種。
