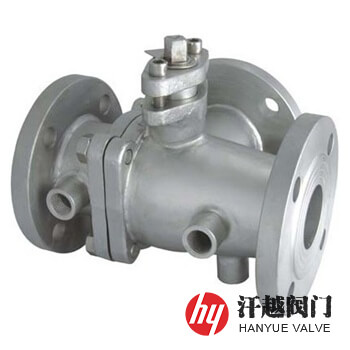

保溫L型三通球閥產品概述
保溫L型三通球閥是一種適合安裝在輸送易于凝固、易結晶的物料和黏稠介質的管道上，實現對管中介質流向的切換，能使相互垂直的兩個通道連通或關閉的L型三通保溫球閥，其球體中通道形狀為L(zhǎng)形，呈直角布置，它設置在三通道閥體中的閥座上，驅動裝置通過閥桿帶動球體旋轉，以實現對管內介質流向的切換。該閥閥體的外側壁焊接有金屬夾套層，夾套與閥體之間設有空腔，形成保溫加熱流體層，金屬夾套層側面的兩側分別焊接有熱源入口和出口，保溫管道內的高溫液體或氣體可以直接通過熱源入口進入到夾套與閥體之間的空腔內對閥門進行充分的流動加熱，以防止閥腔內輸送的物料結焦或結晶。本產品廣泛應用于石油、石化、化工、食品和制藥等工業領域。
保溫L型三通球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 保溫夾套 | ASTM A106-B | ASTM A240 304 | ASTM A240 304 | ASTM A240 304 | ASTM A240 304 |
| 2 | 閥 體 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 3 | 閥 蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SST+HF | ||||
| 5 | 球 體 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 閥 桿 | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 7 | 填料壓蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
保溫L型三通球閥技術規范
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | JB/T 13458、GB/T 12221、ASME B16.10 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||
保溫L型三通球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | ||
| L | L1 | L | L1 | ||||
| 150 | 1 | 180 | 90 | 150 | 4 | 320 | 160 |
| 1 ? | 200 | 100 | 5 | 380 | 190 | ||
| 1 ? | 220 | 110 | 6 | 440 | 220 | ||
| 2 | 240 | 120 | 8 | 550 | 275 | ||
| 2 ? | 260 | 130 | 10 | 670 | 335 | ||
| 3 | 280 | 140 | 12 | 720 | 425 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||

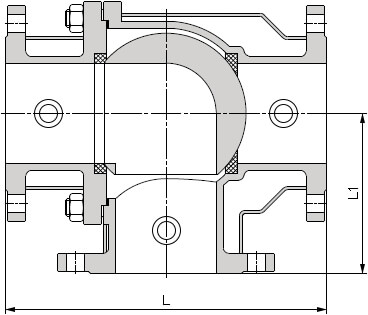

保溫L型三通球閥結構圖
如果你需訂購我廠保溫球閥系列產品，咨詢時煩請注明公稱通徑、公稱壓力、閥體材質、內件材料、工作介質、使用溫度等，本產品保溫加熱流體的進出口可設計成法蘭、螺紋或焊接連接等方式。
