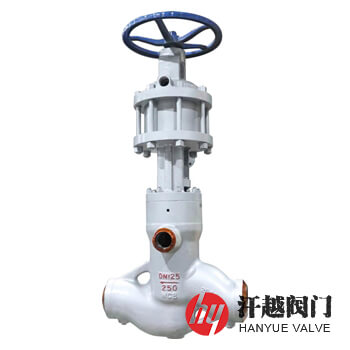

高加聯成閥產品概述
高加聯成閥是一種安裝于高壓加熱器組進、出口管道，在高壓加熱器故障需要解列時，保證機組正常運行的閥門，它由帶有上下兩個閥座的入口閥和止回閥組成，這兩種閥門配套使用，高壓加熱器正常投運時，該閥閥瓣與上閥座密封面接觸，給水走主路，經高加進入鍋爐，旁路切斷，當高壓加熱器發生事故時，管系破裂而使水位超過允許值時，水位信號通過控制裝置打開快速啟閉閥，冷凝水進入液壓缸活塞上部，壓下活塞，推動入口閥閥瓣下移，打開旁路，關閉高加進口，同時止回閥閥瓣也在小旁路來水的作用下下落，關閉高加出口，實現給水不經過高壓加熱器直接進入省煤器，從而起到保護高壓加熱器的作用。本產品應垂直安裝，冷凝水系統上要裝過濾器，以保證進入活塞上部的水質干凈。
高加聯成閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | WCB | WB36 | WC6 | WC9 |
| 2 | 閥 蓋 | WCB | WB36 | WC6 | WC9 |
| 3 | 閥 桿 | 2Cr13 | 2Cr13 | 25Cr2Mo1V | 20Cr1Mo1V |
| 4 | 閥 瓣 | WCB | WB36 | WC6 | WC9 |
| 5 | 閥 座 | 25 | WB36 | 15CrMoA | 12CrMoVA |
| 6 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 7 | 螺 栓 | 35CrMoA | 35CrMoA | 25Cr2MoVA | 25Cr2Mo1VA |
| 8 | 螺 母 | 30CrMoA | 30CrMoA | 25Cr2MoVA | 25Cr2Mo1VA |
高加聯成閥技術規范
| 公稱壓力PN(MPa) | 10.0 | 20.0 | 25.0 | 32.0 |
| 殼體水壓試驗壓力(MPa) | 15.0 | 30.0 | 37.5 | 48.0 |
| 密封水壓試驗壓力(MPa) | 11.0 | 22.0 | 27.5 | 35.2 |
| 氣密封試驗壓力(MPa) | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 |
| 設計制造 | NB/T 47044、DL/T 531、ASME B16.34、JIS E-101 | |||
| 結構長度 | GB/T 12221、ASME B16.10、JIS E-101 | |||
| 連接端部 | NB/T 47044、DL/T 531、ASME B16.25或按訂貨合同要求 | |||
| 檢驗試驗 | NB/T 47044、DL/T 531、API 598、JIS E-101 | |||
高加聯成閥主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | ||||
| d | L | L1 | H | H1 | ||
| 100 | 125 | — | 550 | 540 | 805 | 1540 |
| 150 | — | 750 | 680 | 890 | 1012 | |
| 175 | — | 750 | 680 | 987 | 1160 | |
| 200 | — | 800 | 680 | 1130 | 1330 | |
| 200 | 150 | — | 750 | 680 | 760 | 1450 |
| 175 | — | 750 | 680 | 886 | 1675 | |
| 225 | — | 850 | 700 | 1243 | 1547 | |
| 250 | 225 | — | 850 | 700 | 1243 | 1547 |
| 250 | — | 950 | 800 | 1421 | 1689 | |
| 320 | 225 | — | 850 | 700 | 1243 | 1547 |
| 250 | — | 950 | 800 | 1421 | 1689 | |
| 以上尺寸僅供參考，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | ||||||

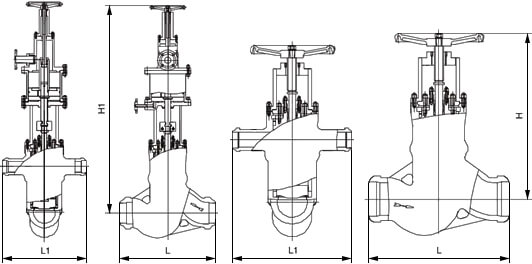

高加聯成閥結構圖
如果你需訂購我廠電站閥產品，咨詢時煩請說明產品型號、公稱壓力、公稱通徑、殼體材料牌號、工作壓力、工作溫度等，本產品閥體進出口形式有直通式、角式等。
