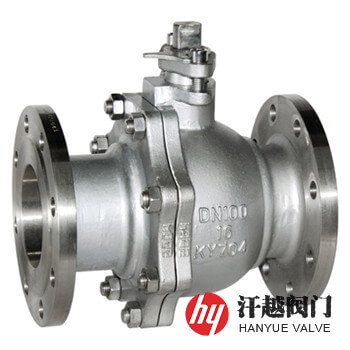

316Ti球閥產品概述
316Ti球閥是一種殼體和金屬內件由316Ti或S31635及SUS316Ti等材質鑄件或鍛件加工而成，不僅有良好的耐晶間腐蝕性能，而且有很好的耐還原性介質和耐點蝕能力的不銹鋼球閥。該閥主體部件所使用的材料屬奧氏體不銹鋼，對應的國標牌號為06Cr17Ni12Mo2Ti(S31668)，其鍛鋼件的化學成分(質量分?jǐn)?shù)%)為碳≤0.08、錳≤2.00、磷≤0.045、硫≤0.030、硅≤1.00、鎳10.0~14.0、鉻16.0~18.0、鉬2.00~3.00、氮≤0.10，而含鈦量則應不小于含碳和氮量的五倍，但不大于0.70，其鋼中鈦的加入能夠提高不銹鋼輻照后的延性和高溫機械性能，由于鈦與碳的結合能力很強，因此鈦首先與鋼中的碳結合而減少了晶界貧鉻的傾向，這樣能大大提高不銹鋼抗晶間腐蝕的性能，所以，本產品特適用于石油、化工、輕工、食品、化肥、紡織、造紙和紙漿等工業領域。
316Ti球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | 316Ti | S31635 | SUS316Ti | 06Cr17Ni12Mo2Ti | S31668 |
| 2 | 閥 桿 | 316Ti | S31635 | SUS316Ti | 06Cr17Ni12Mo2Ti | S31668 |
| 3 | 球 體 | 316Ti | S31635 | SUS316Ti | 06Cr17Ni12Mo2Ti | S31668 |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、316Ti+HF | ||||
| 5 | 左 閥 體 | 316Ti | S31635 | SUS316Ti | 06Cr17Ni12Mo2Ti | S31668 |
| 6 | 填 料 | PTFE | PTFE | PTFE | PTFE | PTFE |
| 7 | 填料壓蓋 | 316Ti | S31635 | SUS316Ti | 06Cr17Ni12Mo2Ti | S31668 |
316Ti球閥技術參數
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | ||||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | ||||
316Ti球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
| 12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
316Ti球閥結構圖
